说明：本文采算科技主要先容生手初学同步放射时，谱图、二维衍射/散射图、成像、原位本事序列和推行参数表分别应优先读取哪些数据。

一、同步放射数据先分红哪几类？

同步放射数据来夸耀亮度、能量可调的 X 射线光源，但论文里出现的数据形态别离很大。常见输出包括能量扫描谱、二维衍射/散射图、三维成像、本事序列和拟合参数表。生手先认数据形态，再认坐标和单元，后续读数才有明晰最先。

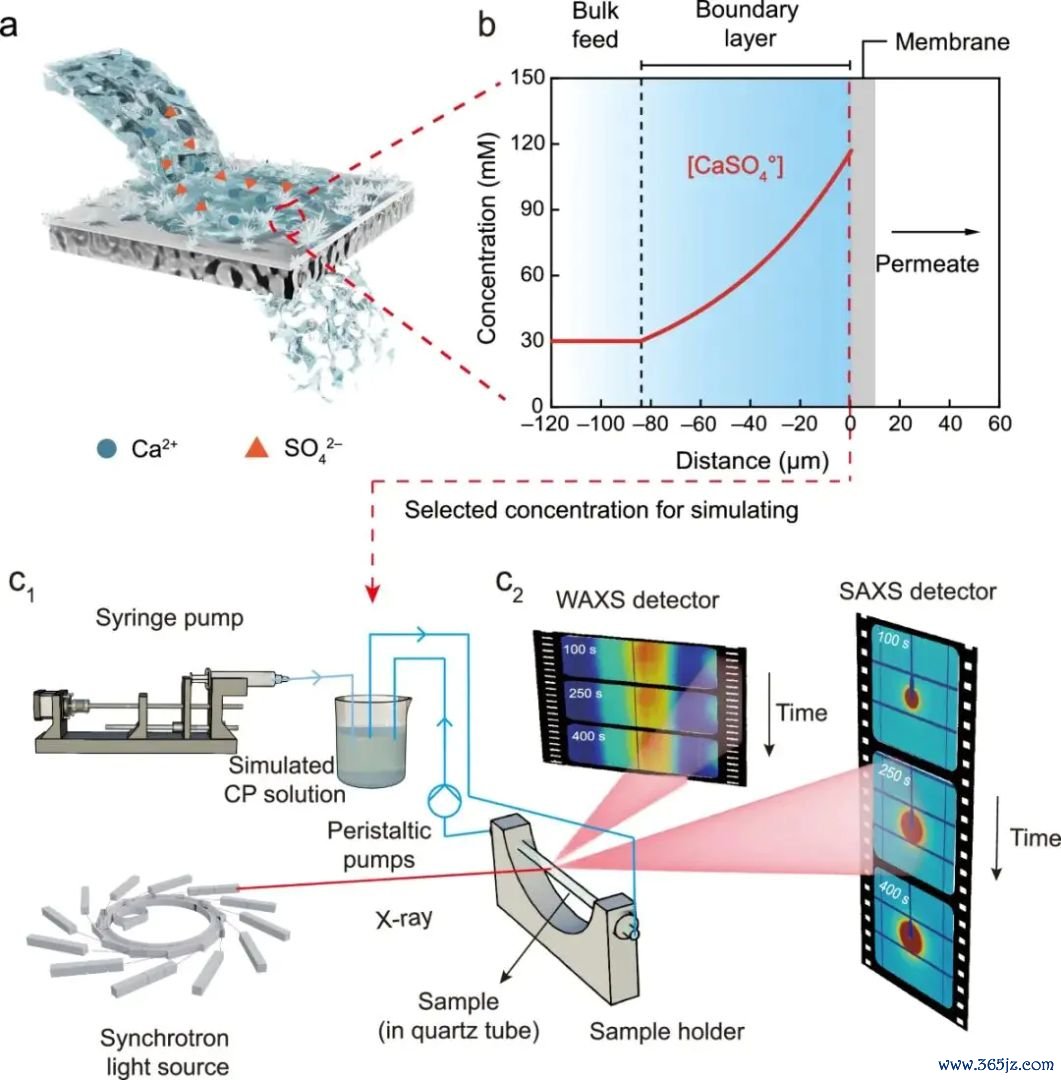

图1. 原位 SAXS/WAXS 推行中的样品池、同步放射光路、二维探伤器和本事分辨网罗构型。DOI：10.1038/s41467-026-70508-x

能量扫描谱把横坐标设为光子能量或相对招揽边能量，顺应跟踪价态、空态密度和局域配位场；衍射与散射数据把横坐标设为 2θ 或 q，顺应分析晶格、相变、尺寸和拼装；成像数据把信号写到像素或体素里，顺应定位空间非均一性。横坐标、纵坐标、单元和样品环境一齐决定数据能回报的问题。这种各异会平直转变说明范畴。

原位 SAXS/WAXS 安设把样品池、同步放射光路、二维探伤器和本事轴放在并吞次推行中。一个数据文献里可能同期含有q、强度、二维探伤器坐标、网罗本事和样品环境。读数据前先阐发这些轴，能幸免把谱图、图像和工况纪录混成并吞种信号。

数据惩办层级也要一齐永别。二维探伤器图保留成见信息，一维弧线来自成见积分或布景扣除，拟合表则把弧线调度成粒径、配位数、键长、相含量等数值。原始信号、惩办历程、拟合模子和缺欠范畴应连在一齐读取。这么并吞束光对应的材料信息才不会芜乱。

二、XAS谱图生手先看哪些数据？

1. XANES为什么先看招揽边和白线？

XAS 的第一眼先看招揽边邻近。XANES 区域通常读取招揽边位置、白线强度、预边峰和参考样品谱形。招揽边举座出动常与平均价态、电荷鼎新和局域化学环境相关；白线强度反馈未占据态、配位场和轨说念杂化的共同影响。参考样品和能量校准决定边位出动是否有可比坐标。莫得这两项，边位各异很容易被过度说明。

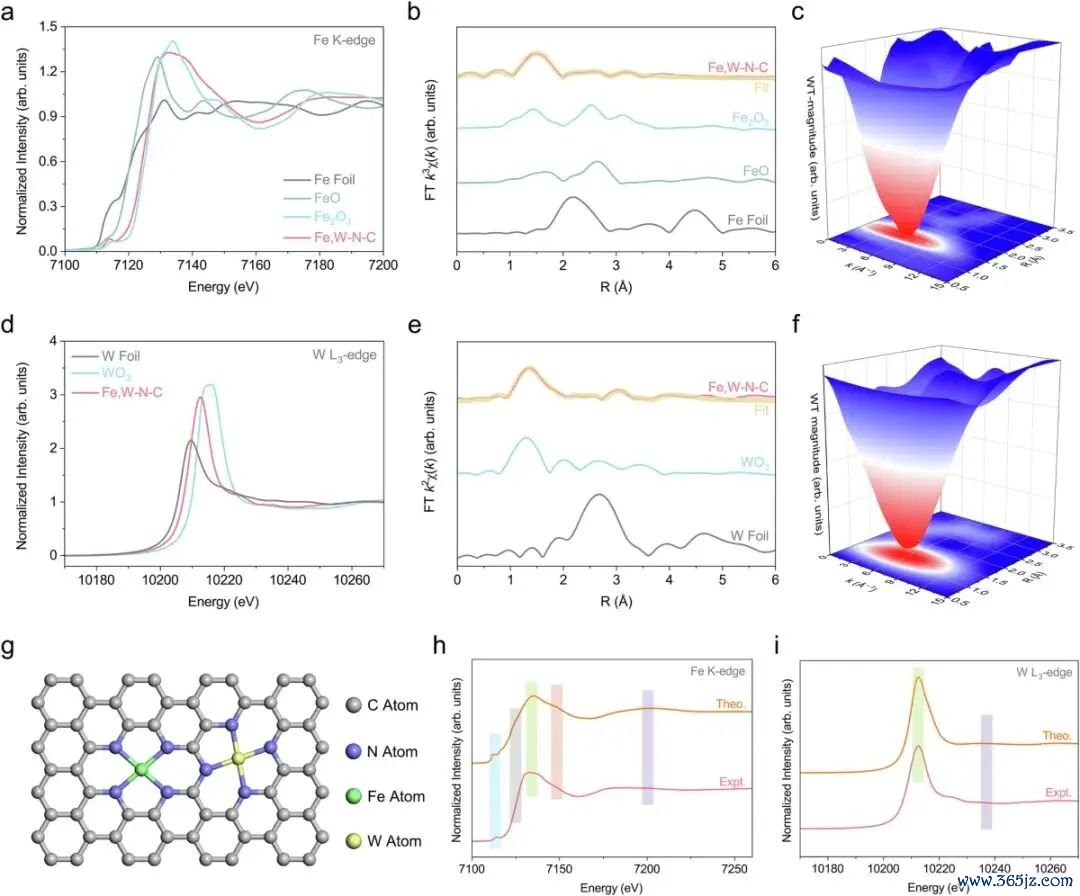

图2. Fe，W-N-C 催化剂的 XANES、FT-EXAFS、WT-EXAFS 和结构模子对照。DOI：10.1038/s41467-025-63540-w

并吞张 XAS 数据中，XANES、FT-EXAFS 和 WT-EXAFS 会给出不同对象。近边区主要纪录电子态和局域对称性；R 空间峰更接近隔邻壳层；小波变换把 k 与 R 同期张开，用于永别轻元素配位和金属-金属散射。生手读图时应把谱区称呼、招揽边元素和参考谱一齐纪录。

XANES 还需查验谱形是举座平移，已经同期出现肩峰、白线变宽或预边峰增强。边位、白线、预边峰、谱形肩峰和参考样品共同给出近边区的阅读礼貌。举座边位出动更偏向平均电子气象转变，新肩峰可能来悛改的配位构型或搀杂相，白线变化常访佛价态、配位数和局域对称性。

2. EXAFS为啥先看k空间/R空间/拟合参数？

招揽边之后的震撼来自出射光电子与隔邻原子的散射干与。EXAFS 数据会经验能量校准、k 空间变换、加权、傅里叶变换和拟合。初学时可先看k 空间震撼幅度、R 空间第一壳层峰、拟合残差和参数表。配位数、键长、散射原子种类和无序度都写在这些数据里。

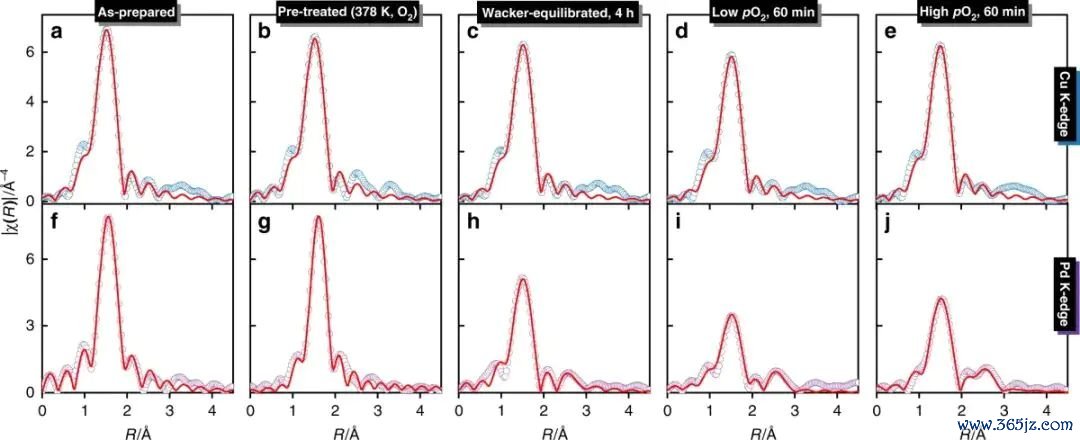

图3. Pd-Cu/zeolite Y 催化体系中 Cu 和 Pd K 边的原位 EXAFS 谱图及拟合对比。DOI：10.1038/s41467-020-14982-x

R 空间峰位通常低于信得过键长，因为傅里叶变换服从包含相位偏移。拟合内外的CN、R、σ²、ΔE₀ 和 R factor共同决定结构说明。配位数着落可能来自隔邻数目减少，也可能来自无序度加多或粒径效应；键长变化则要看疏通散射旅途下的拟合区间和管制条款。

EXAFS 拟合还需查验有莫得参考结构或表面旅途。金属-氧、金属-氮、金属-金属旅途在 k 空间震撼频率和 WT-EXAFS 强度位置上不同，散射旅途、壳层包摄、参数关系性和缺欠条会影响最闭幕构模子。零落旅途和参数时，单个 R 空间峰很难支撑明确的配位环境。

三、二维衍射和散射数据先看哪些坐标

1. SAXS为什么先看q区间和低q花式？

SAXS 面向纳米程序的密度升沉。横坐标 q 与结构程序近似成反比，低 q 区域更明锐于大尺寸逢迎体，高 q 区域更接近小尺寸结构和界面精炼度。生手应先标出q 范畴、布景扣除、峰位、斜率和拟合模子，再酌量粒径、孔径、分形结构或拼装过程。q 轴范畴会决定可不雅察的结构程序。

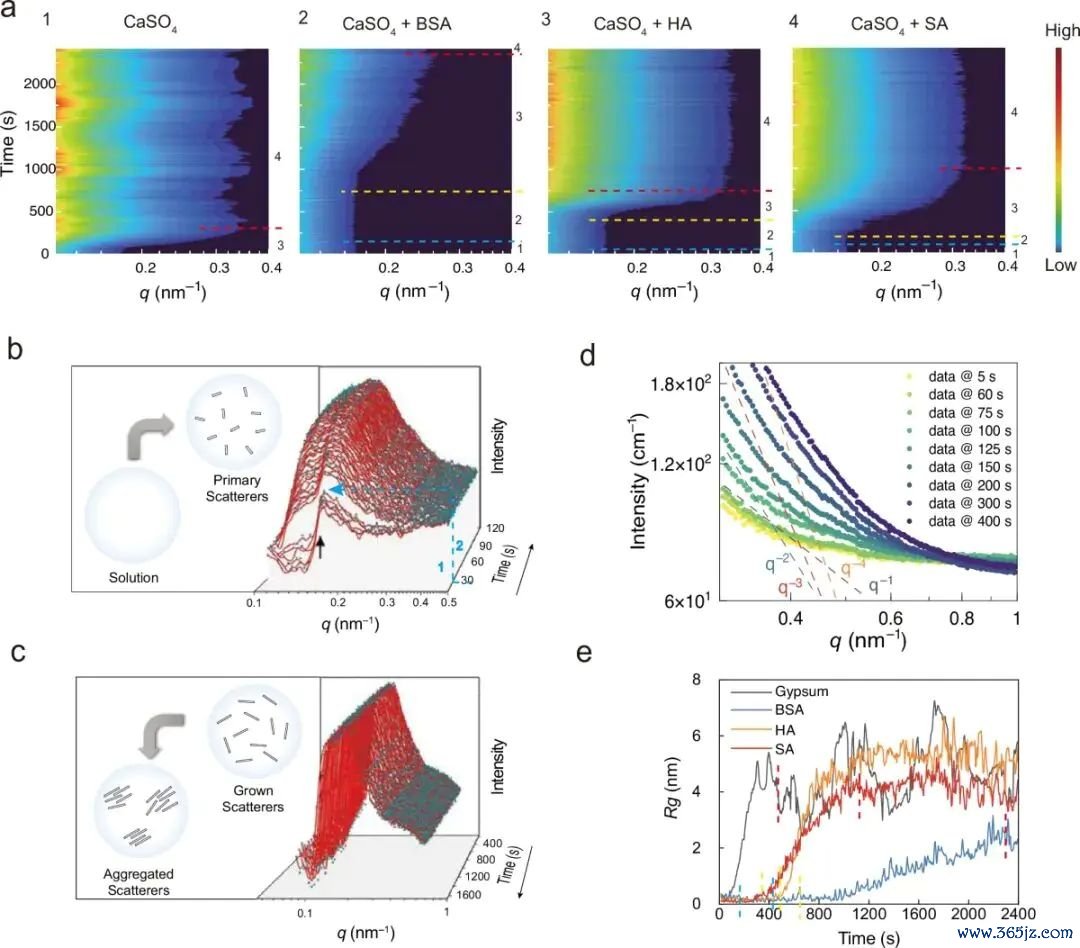

图4. 浓差极化条款下硫酸钙成核过程的本事分辨 SAXS 强度图、拟合弧线和尺寸演化服从。DOI：10.1038/s41467-026-70508-x

本事分辨 SAXS 的热图把 q 与本事放在并吞数据矩阵中。强度带的位置变化对应特征程序转变，强度加多对应散射体数目、电子密度差或有序进程变化。若样品池、溶液布景和空缺膜莫得扣除，低 q 强度可能被窗口散射和浓度波动放大。

SAXS 弧线插手拟合后，要看模子适用范畴。Guinier 区给反转半径，Porod 区反馈界面或名义精炼度，峰位可估算特征距离。q 区间、布景、模子、残差和尺寸散布在并吞张图里要彼此匹配。粒径或逢迎气象才有褂讪源头。

2. WAXS为什么先看峰位、环纹和本事轴？

WAXS 和同步放射 XRD 更围聚晶格程序。二维探伤器上，畅达圆环通常对应粉末取向平均，弧形强度对应择优取向，冲破亮斑对应较强晶粒取向或单晶区域。读 WAXS 数据时，q 或 2θ 校准、峰位、峰宽、环纹成见角和本事帧是基础变量。成见角信息会影响取向判断。

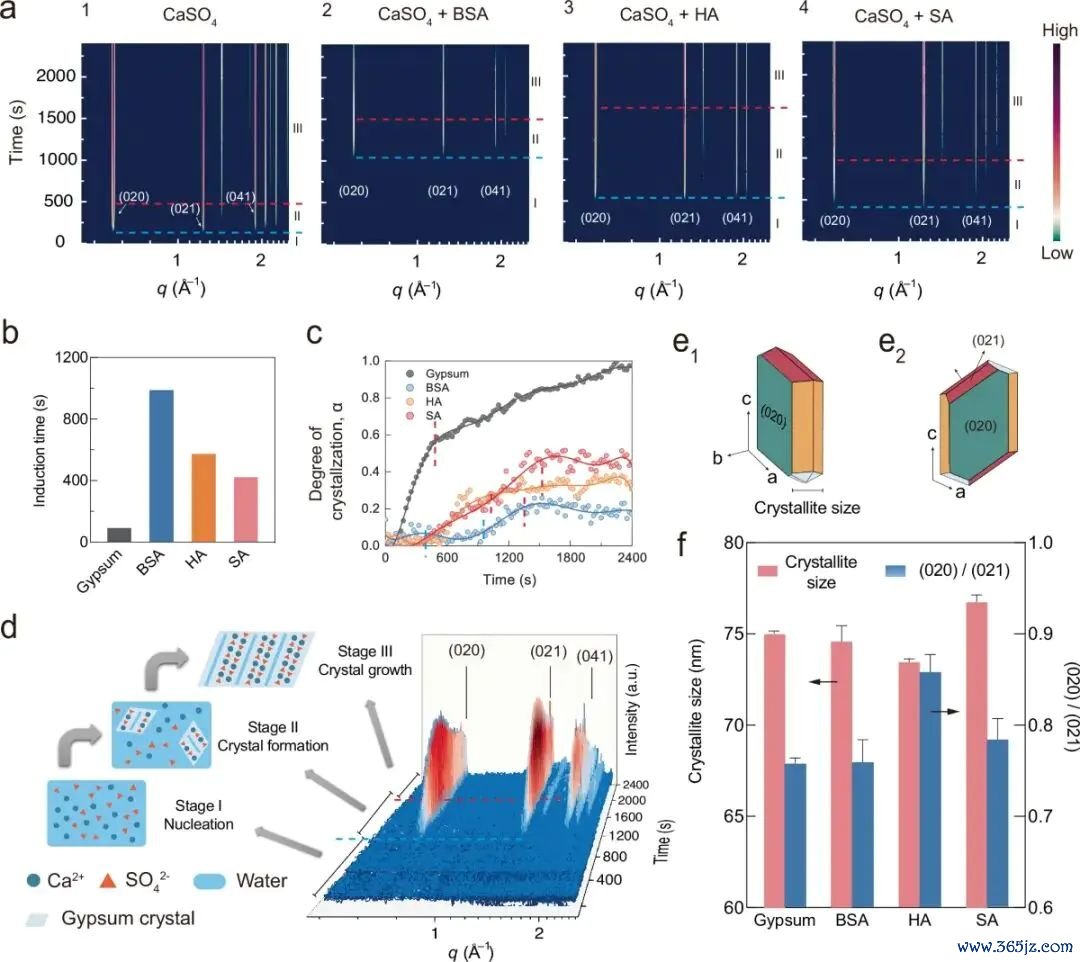

图5. 石膏造成过程中不同条款下的本事分辨 WAXS 图样、衍射强度和晶化旅途分析。DOI：10.1038/s41467-026-70508-x

本事分辨 WAXS 可把成核、晶相出现、峰强加多和峰宽收窄写成畅达过程。峰位变化对应晶格间距转变，峰强变化对应晶相含量或取向变化，2026世界杯-最新版官方软件峰宽变化对应晶粒尺寸、微应变和仪器展宽共同孝顺。二维图样比一维积分谱多保留成见信息。

并吞套 WAXS 数据还应查验程序样校准和积分区域。探伤器距离、束心位置或遮拦区域惩办不同，峰位和峰宽会受到影响；只看一维弧线时，取向信息会被平均。二维原图、积分谱、校准参数和相签订表一齐看。晶相演化才不会被单条弧线简化。

四、成像类同步放射数据先看哪些空间信息？

1. 三维重构为什么先看分辨率和灰度源头？

同步放射成像给出的大都是定量图像数据。显微 CT、ptychography、XRF mapping 和谱学成像会把招揽、相位、荧光或散射强度写入像素/体素。读图时先阐发空间分辨率、体素尺寸、灰度源头和重构算法，再谈孔隙、裂纹、元素散布或密度各异。这些基础参数会遗弃图像说明范畴。

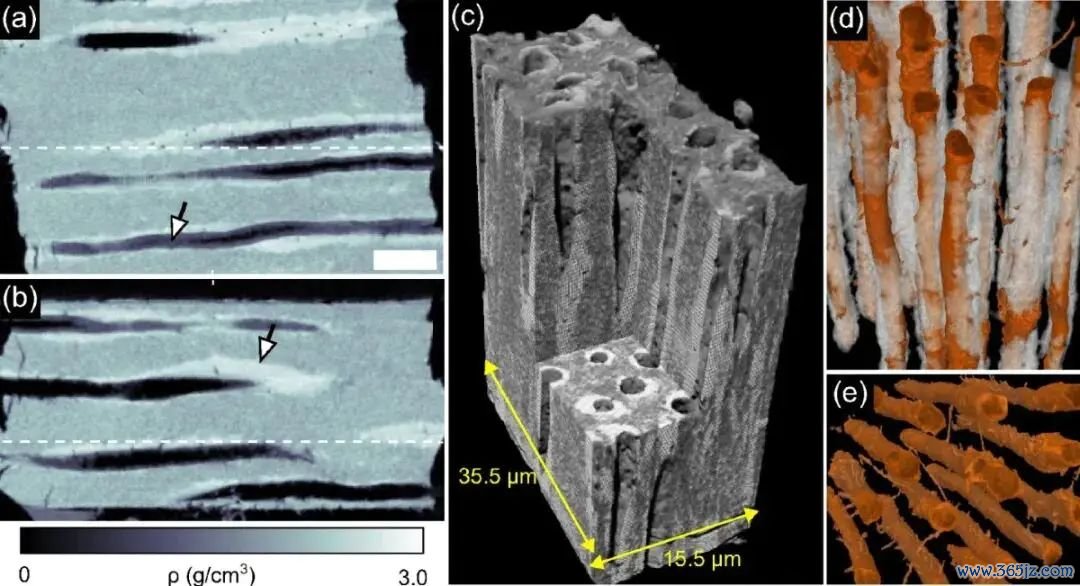

图6. 东说念主牙实质的 ptychographic X-ray nanotomography 密度切片、三维重构和矿物散布图。DOI：10.1038/srep09210

Ptychographic X-ray nanotomography 能把相位反衬震撼为密度信息，再重构出三维体数据。密度切片、三维名义和分割区域分别回报不同问题：切片看局部纹理，三维体看空间连通性，分割服从看区域体积散布。情态仅仅数据映射样式，原始灰度和校准样式决定定量含义。

成像类数据特殊依赖采样位置。局部裂纹、孔隙或高密度区域可能只出当今一小块体积内，截面位置和视场大小会转变不雅察到的比例。视场范畴、体素尺寸、灰度校准和重构伪影需要和样品源头一齐读取。空间散布才有明确界限。

滚球app2026世界杯中国官网下载

2. 定量图像为什么要看分割和统计样式？

成像数据插手定量分析后，阈值、掩膜、感趣味趣味区域和统计口径会转变服从。密度直方图、比拟例、孔隙率、连通域数目、裂纹长度和元素浓度图都依赖惩办历程。生手应查验原始图、分割图、统计图和标尺单元是否来自并吞批数据。

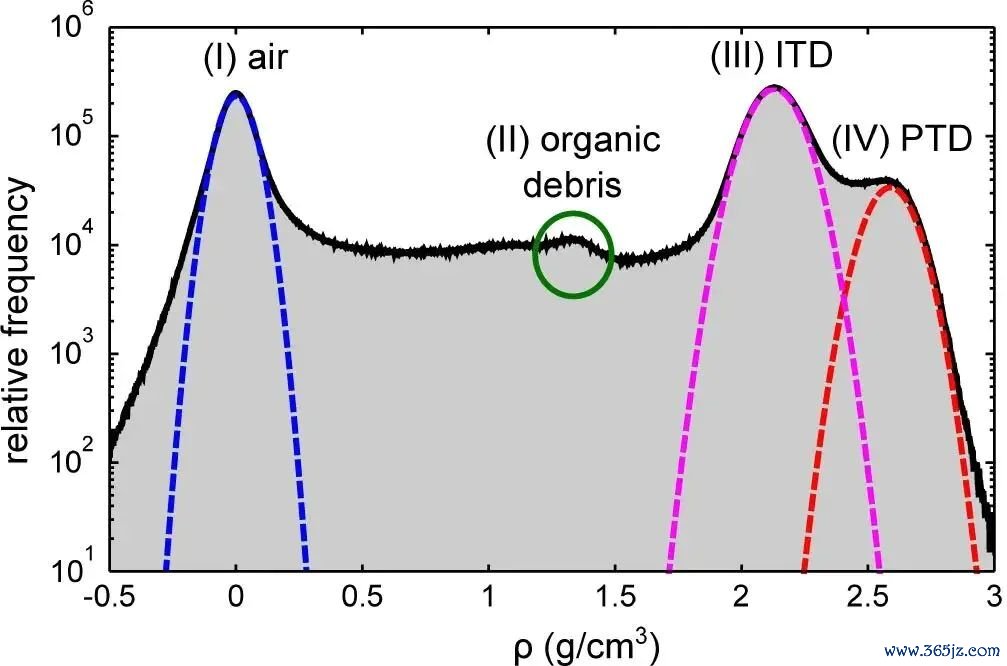

图7. Ptychographic X-ray nanotomography 数据中的空气、有机碎屑、间管牙实质和管周牙实质密度散布。DOI：10.1038/srep09210

密度散布图把不同组织区域的灰度或密度范畴分开。峰位代表典型密度，峰宽代表区域内各异，峰面积反馈被统计体素数目。阈值成就转变后，空气、低密度有机碎屑和高密度矿物区域的比例也会转变。图像定量服从应和采样位置、样品厚度和重构参数一齐读取。

要是是 XRF mapping 或谱学成像，还需查对每个像素的积分本事、元素峰分离和布景扣除。低计数区域可能带来较大噪声，厚样品可能出现自招揽或遮拦。空间分辨率、计数统计、布景惩办和元素包摄对定量图像相通关节。不同像素之间的比较要成就在疏通网罗条款上。

五、原位和operando数据若何定本事读取？

1. 本事序列为什么要和反应条款对皆？

原位和 operando 同步放射数据把谱图变化写在本事轴上。每一帧谱图都应同意歧视、温度、电位、电流、流速、压力或反应物切换。若只保留最终谱图，电子态和结构变化的先后礼貌会丢失。初学时应先成就本事-工况-谱图三列纪录，再比较边位、峰强和拟合参数。本事轴会决定动态变化的先后关系。

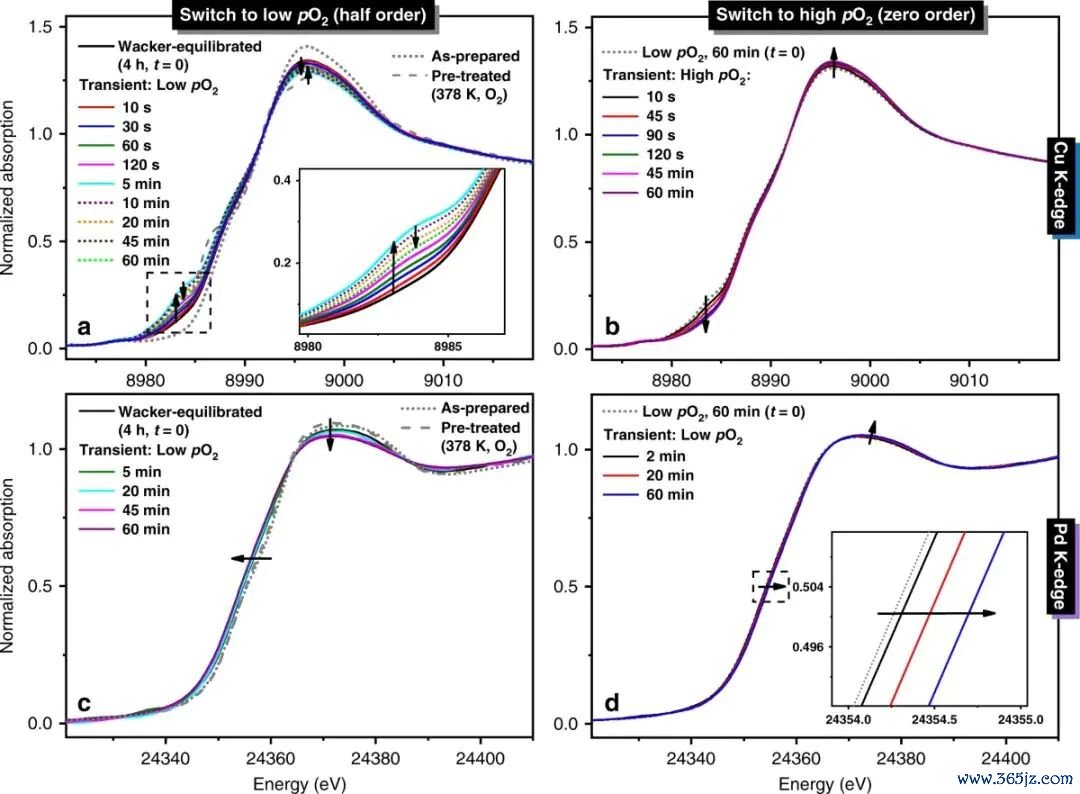

图8. Pd-Cu/zeolite Y 催化体系中 Cu 和 Pd K 边的本事分辨 XANES 谱图。DOI：10.1038/s41467-020-14982-x

本事分辨 XANES 的价值在于保留动态过程。招揽边出动、白线变化和谱形肩峰出现的本事点不错与气体切换、归附/氧化花式和产品信号对应。谱图在工况转变后马上变化，电子态响应较快；EXAFS 壳层参数随后转变时，局域结构重排可能发生在较慢本事程序。

动态数据还需查验网罗完结。反应变化比单帧网罗本事更快时，谱图会把多个气象平均在一齐；信号强度不实时，短本事网罗会放大噪声。本事分辨率、信噪比、工况切换点和同步纪录决定动态图谱能否永别中间态和稳态。采样频率太低时，夭殇命结构会被平均掉。

2. 拟合表和元数据为什么相通关节？

同步放射论文中的数据通常不啻主图。能量校准、参考样品、探伤模式、样品厚度、网罗本事、布景扣除、k 范畴、R 范畴、旅途聘用和拟合残差会写在秩序、补充图或表格中。主图给趋势，参数表给数值源头，元数据给可比条款。零落任一部分，边位、配位数和晶格参数都很难跨样品比较。

生手读同步放射数据时，可按数据形态成就阅读礼貌：XAS 先看招揽边和壳层峰，SAXS/WAXS 先看 q 轴和二维图样，成像先看体素与灰度源头，原位推行先看本事轴和工况纪录。随后查验参考样品、校准样式、拟合参数和缺欠范畴。材料气象才会和谱图信号对应到并吞推行条款。

并吞本事点的材料气象通常由多组信号共同写出：XANES 边位对应电子结构，EXAFS 壳层参数对应局域配位，SAXS/WAXS 峰位对应程序或晶格世界杯压球官网，成像灰度对应空间散布。把这些量与歧视、电位、温度和网罗本事对皆后，催化剂、晶体或生物矿物样品处在什么结构气象，才会在同步放射数据中明晰呈现。反应阶段、晶化阶段和空间异质区域也会被永别出来。
